De Satlink ST-5150 is een combinatiemeetapparaat voor alle gebieden.
Zowel DVB-S / S2-signalen als DVB-T / T2 (H.265) en DVB-C kunnen worden gemeten.
De signaalsterkte en signaalkwaliteit (MER) worden weergegeven als numerieke meetwaarden en als staafdiagram.

Satlink ST-5150 DVB-S / S2 / T / T2 / C Combo-meetapparaat Satfinder

Als verdere meetwaarden bepaalt het de signaal-ruisverhouding (C / N) en de bitfoutfrequentie (BER).

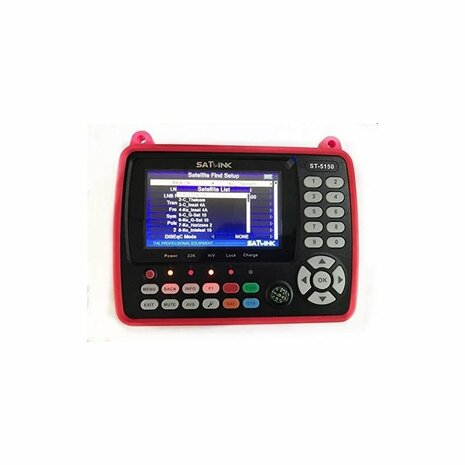

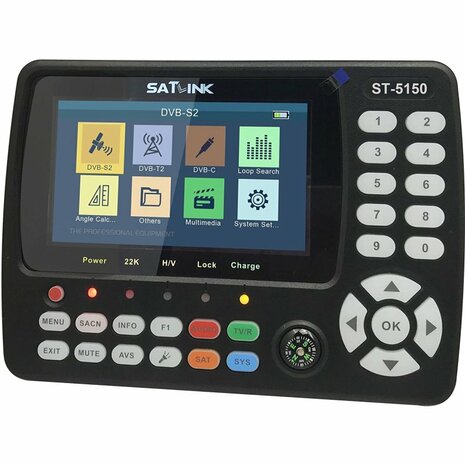

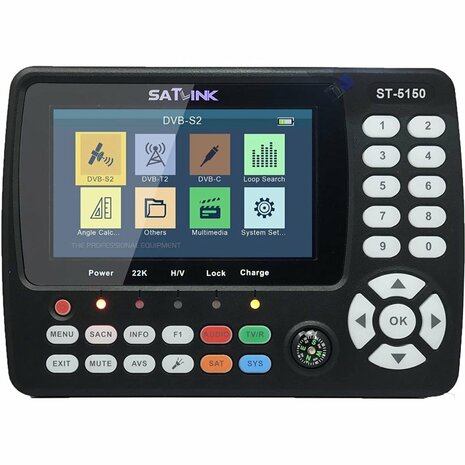

De beeldkwaliteit kan ook worden gecontroleerd op het 11 cm TFT LCD-scherm met hoge resolutie.
De levering omvat een rubberen beschermkap, stekkervoeding, 12V-aansluitkabel, AV-kabel (3,5 mm jack naar 3x cinch) en 2x F-connector (om in de RF / ANT-meetbussen te schroeven). Veel satellieten zijn al voorgeprogrammeerd om snel een satellietantenne op de gewenste satelliet te kunnen richten.

Een zenderlijst voor Astra 19.2 is vooraf al naar het toestel geüpload.

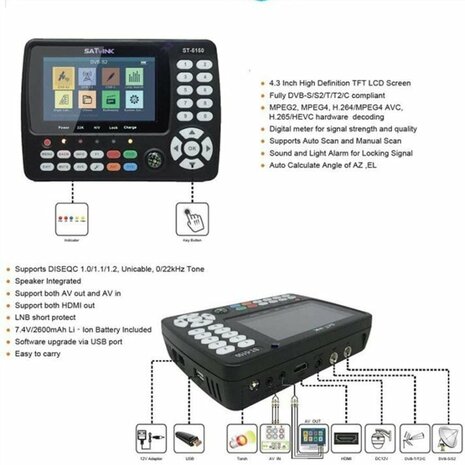

Functioneel bereik:

• Digitaal meetapparaat voor DVB-S / S2, DVB-T / T2 (H.265) en DVB-C
• Lus zoeken voor alle gebieden
• Weergave van de signaalsterkte in dBµV, dBm of dBmV
• 4.3 "TFT LCD-scherm
• HDMI 1.4-connector (voor externe monitor) - full colour OSD-menu
• A/V-uitgangen: 3,5 mm jack (via AV-kabel), HDMI Ver 1.4
• Analoge video-ingang & 12V-voeding Test van CCT-camera's
• Snelle systeemstart
• Gebruiksgemak
• De zenderlijst kan per gebied of volledig worden weergegeven.
• Snel op zijn plaats klikken
• Meting van: niveau, C/N, BER, MER
• Akoestische vergrendeling en uitschakelbaar niveausignaal
• DiSEqC 1.0, 1.1, 1.2, USALS
• Unicable 1.0 & 1.1
• LNB-voeding: 13 / 18V, 0 / 22kHz
• Beveiliging tegen LNB-kortsluiting
• 5V, 12V, 24V voeding van terrestrische antennes USB 2.0 aansluiting
• Toetsenbordverlichting (uitschakelbaar)
• Firmware-update via USB
• Back-up / herstel van de zenderlijsten via USB
• Hoekcalculator voor satellietantennes
• Zaklamp functie

Technische specificaties:

• Bedrijfsspanning: 7.4V
• Li-ON-batterij: 2,6 Ah
• Gewicht 500g
• Afmetingen (H x B x D) 170 x 120 x 40 mm

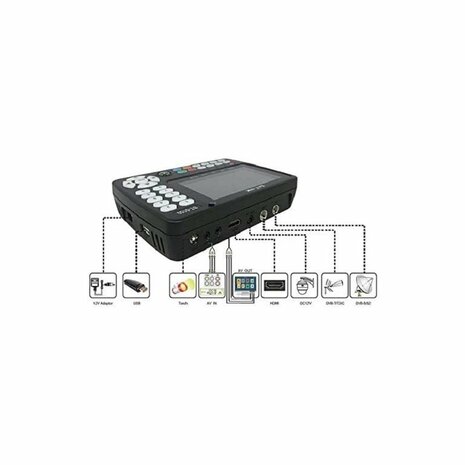

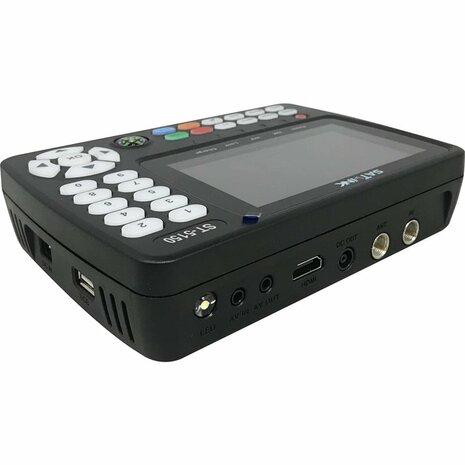

Aansluitingen:

• HDMI: Digitale audio- en video-uitgang Ver 1.4 voor tv-toestellen met HDMI-ingang.
• USB: 1 USB 2.0-poort voor het aansluiten van een USB-gegevensdrager
• (De ingebouwde mediaspeler kan verschillende formaten van USB-gegevensdragers afspelen.)
• AV IN / AV OUT: AV-ingang en -uitgang.
• (Externe bronnen kunnen worden afgespeeld of het ontvangen signaal kan worden doorgestuurd naar een extern apparaat.)
• DC OUT (12 V): Uitgang voor het leveren van spanning aan CCT-camera's
• DVB-S / S2 (RF) F-bus: Voor het aansluiten van de signaalbron (LNB, multiswitch) met behulp van een F-connector.
• T2 / T / C (ANT) F-aansluiting: Voor aansluiting op terrestrische antennes of op het breedbandkabelnetwerk met behulp van een F-connector.

Leveringsomvang:

• Satlink ST-5150 DVB-S / S2 / T / T2 / C combo-meetapparaat
• Duitse handleiding
• Beschermende rubberen hoes
• Insteekvoeding
• 12V aansluitkabel
• AV-kabel (3,5 mm jack naar 3x cinch)
• 2x F-connector (om in de meetbussen RF / ANT te schroeven)
